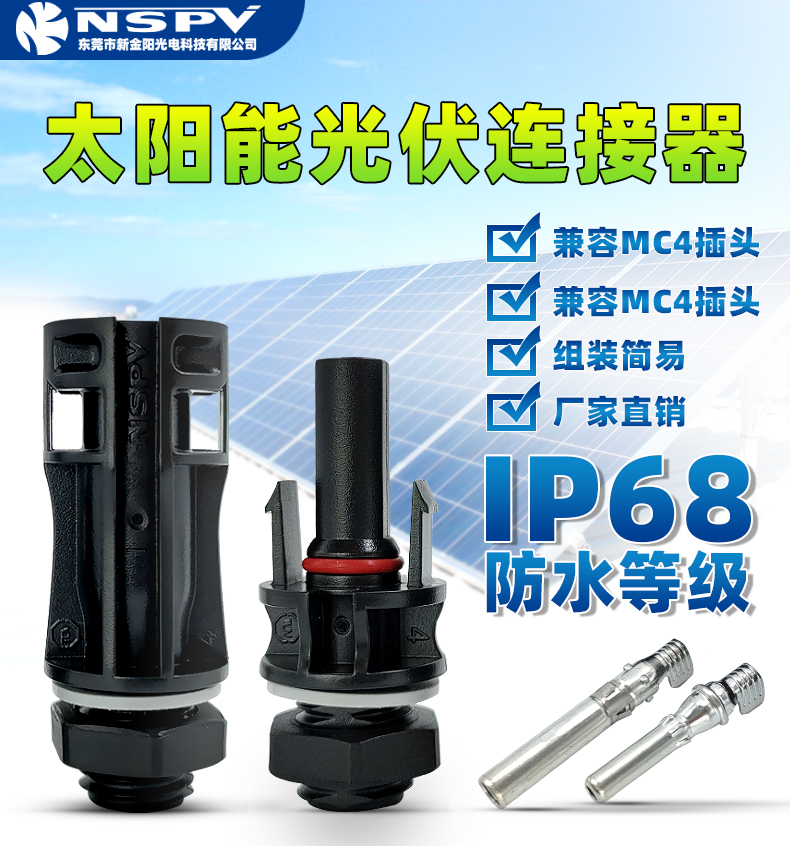

光伏太阳能板端连接器1500V标准款冲压件端子
光伏板端连接器，又称MC接头，是将多个太阳能电池组件连接成一个系统电路。在光伏系统中，连接器占比很小，但很多环节都需要用到，比如接线盒、汇流箱、组件和逆变器之间的板端连接。
本公司所生产的连接器，已通过TUV认证，符合:SAA、CE.U等相关认证标准。
产品优势
1.光伏专用DC连接器，绝缘材质选用PPE，具有良好的耐冲击能力，超长的使用寿命。
⒉.接口类型为通用MC4接头，匹配性高。
3.采用冲压件端子，与线缆采用铆接、箍紧的连接方式后插入自锁到外部接头即可。
4.公母接头外部设计有固定自锁连接，插拔便捷，无需借其它安装工具，给工程安装带来最大便捷。
5.连接器具有可拆卸性，荣获"产品专利证书”。
6.卓越的耐高低温、抗紫外线等性能，适合长期户外使用。7.生产周期短、交货期快。耐高温，抗紫外线能力强。有自己的专利。可根据客户需求定制。
光伏4.0面板1500VDC连接器
PV4.0 1500VDC Panel Connector
产品规格
Product Specifications
绝缘材料
Insulation material
PPE/PA
安全等级
Safety degree
II
额定电流
Rated current
35A
阻燃等级
Flame class
UL94-V0
连接器接触电阻
Contact resistance
≤0.25mΩ
连接方式
Connecting system
压接
Crimp connection
额定电压
Rated voltage
1500VDC
环境温度范围
Ambient temperature range
-40℃…+85℃(IEC）
测试电压
Test voltage
8kV(50Hz,Imin)
适配电线规格
Suitable cable cross sections
2.5~6mm2/14~10AWG
金属导体材料
Contact material
铜,镀锡
Copper,Tin plated
螺帽锁紧力
Nut cap locking force
0.8-1.0Nm
CATIII/2
额定脉冲电压
Rated Impulse voltage
保护等级
Degree of protection
IP68(1m,1H)
温度上限
Upper limiting temperature
过压等级
Overvoltage category/Pollution degree
110℃(IEC)
图示：
Drawing:
16kV
母连接器
Female Connector 4PP-15
公连接器
Male Connector 4PN-15电流Current
Amps
35
4.05
Ø2.1
35
5.8
Ø2.8
35
5.8
Ø3.4
端子样式
Terminal type
端子样式
Terminal type
2.5mm2/14AWG
4PN60
a
a''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''
适配电线规格
Cable Size
1.5/2.5mm2/ 16/14AWG
4.0/6.0mm2&10/12AWG
4.0/6.0mm2&10/12AWG
4CNTL2501-01
车件端子
Lathing pin
2.5mm2/14AWG
4CNTL4001-01
4.0mm2/12AWG
4CPTL6001-01
4.0mm2/12AWG
6.0mm2/10AWG
4CPTL2501-01
车件端子
Lathing pin
6.0mm2/10AWG
4CNTL6001-01
冲压公端子Stamping female pin
面板连接器料号Panel connector part number:
4CPTL4001-01
公端子
Male terminal
料号Part No.
4PN25
母端子
Female terminal
母端Female
4PP25
4PP40
4PP60
电线规格
Cable Size
4PN40
公端Male
端子料号Terminal part number:
4.0-6.0mm2/12-10AWG
4CNTS4001-01
4.0-6.0mm2/12-10AWG
料号
Part No.
电线规格
Cable Size
料号
Part No.
4CPTS2501-01
冲压件端子
Stamping pin
1.5-2.5mm2/16-14AWG
4CNTS2501-01
冲压件端子
Stamping pin
1.5-2.5mm2/16-14AWG
4CPTS4001-01
冲压母端子Stamping male pin
面板孔位尺寸Panel Hole Size
面板尺寸Panel size
解锁工具Wrench tool
